供水用斜管執行標準,蜂窩斜管填料規格型號尺寸技術參數

作者來源:gysxlc 發布時間： 2017/6/14 13:35:54 標簽：斜管蜂窩斜管斜管填料塑料斜管六邊形蜂窩斜管填料
導讀：塑料斜管產品分為半成品和成品，塑料斜管半成品是指經機械熱壓而成型的連續半六邊形片材，其成品是將半成品經焊接或粘結而成的具有一定傾斜免度的組件。規定成品單組斜管的尺寸為長1000mm，寬(500mm，斜長(L)1000…

供水用斜管標準

CJ/T83-1999

Inclined tube settler for water clarification

斜管材料的種類，產品分為聚丙烯(包括乙丙共聚物)塑料斜管、聚氯乙烯塑料斜管〔以下均簡稱為塑料斜管)。

塑料斜管產品分為半成品和成品，塑料斜管半成品是指經機械熱壓而成型的連續半六邊形片材，其成品是將半成品經焊接或粘結而成的具有一定傾斜免度的組件。規定成品單組斜管的尺寸為長1000mm ，寬(500mm ，斜長(L)1000mm，傾角600。

斜管技術要求；

外觀

制造塑料斜管的塑料片材應面光滑，無裂縫、氣泡、無明顯色差、雜質，無明顯凹凸點。

尺寸

斜管尺寸應符合表1的規定。

表1單組斜管的尺寸

型號	主要指標
	斜管過水?dāng)嗝鎯?nèi) 切圓直d(mm)		單組斜管外形尺寸 l×b×L		傾斜角度		管壁厚度 (mm)		單組斜管理論質量 (kg)
	基本尺寸	極限偏差	基本尺寸	極限偏差	基本尺寸	極限偏差	基本尺寸	極限偏差	單組斜管理論質量 (kg)
聚丙烯斜管 XG-d-pp	25	±1.5	1000×500×1000	l=±10 b=±10 L=±10 60±2	60	±2	0.4～0.5	±0.05	19～30
	30	±1.5					0.45～0.55	± 0.05	18～27
	35	±2.0					0.5～0.6	±0.06	18～25
	50	±2.5					0.6～0.8	±0.08	14～24
聚氯乙烯斜管 XG-d-PVC	25	±1.5					0.3～0.5	±0.05	21～47
	30	±1.5					0.4～0.5	±0.05	24～38
	35	±2.0					0.4～0.6	±0.05	21～40
	50	±2.5					0.5～0.6	±0.06	19～28

注：

①PP為聚丙烯塑料代號，PVC為聚乙烯塑料代號。

②單組斜管理論質量分別以下列密度計算：聚丙烯0.92g/cm²；聚氯乙烯1.45g/cm²。

材料力學性能

聚丙烯塑料的拉伸強度不應小于25MPa，聚氯乙烯塑料的拉伸強度不應小于45MPa。

單組斜管整體強度

1.單組斜管管口水平面承壓強度

單組斜管管口水平面承壓強度不應小于1.4kpa，在此條件下應符合以下規定。

1.聚丙烯塑料單組斜管總脫焊點不應多于5個，同一焊接線上脫焊點不應多于2個。

2.聚氯乙烯塑料單組斜管粘結部位開裂數不應多于5處，同一粘結線上開裂數不應多于2處。

單組斜管耐沖擊強度

單組斜管應以A 向自由跌落至平整混凝土地面，跌落高度為 1.0m，塑料斜管的焊接點或粘結處的脫焊數或開裂數不應多于2處，并符合1和.2 的規定。

單組斜管側面承壓變形率

單組斜管A 向在承受 0.6kPa壓強后，其外形尺寸變化率應小于1000。

供水用斜管成品實物圖：

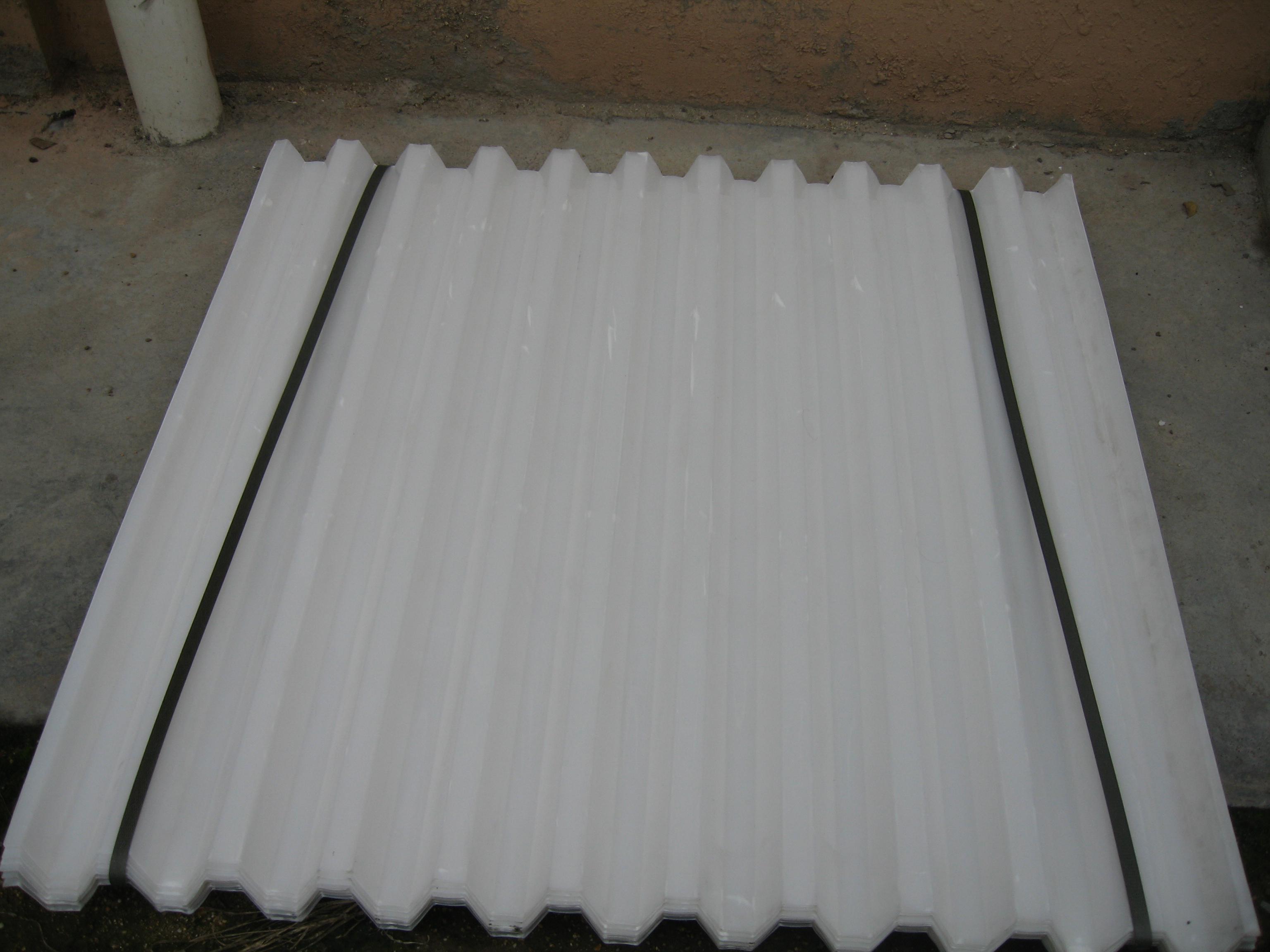

斜管（材質：聚丙烯乙丙共聚）成品圖

斜管（材質：聚丙烯乙丙共聚）組裝后效果圖
